Produkt
Informationsblatt herunterladen
Vorteile
- Niedrige Bauhöhe
- Leichte Reinigung
- Massives Kunststoff- oder Metallgehäuse
- Offener Rinnenboden – schnelle und sichere Wasserableitung
- Der Polypropylen Rinnenkörper verhindert die Wärmebrückenbildung
- In individuellen Größen verfügbar

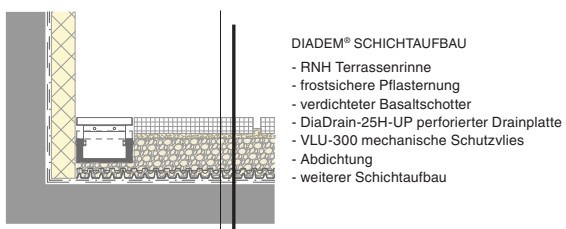

Schichtaufbau
Anwendung
DIADEM® Rinnen mit perforiertem Rinnenboden sind Mehrzweckelemente zur Entwässerung von begehbaren Dachflächen. Sie sind für das schnelle Abführen von angestauten Regenwassers
Vorschlag für ausschreibung
RNF-PP / RNH-PP
Terrassenrinne mit Fixhöhen von 5 oder 8 cm (RNF-PP), bzw. in höhenverstellbarer Variante zwischen 8-11,5 cm (RNH-PP), mit Kunststoff Unterteil und trittfestem, feuerverzinktem Gitterrost, mit offenem Rinnenkörper zur schnellen Abführung des Oberflächenwassers. Drei Aufstandsflächen sorgen für ein stabiles Aufsätzen auf die Tragschicht. Mit 2 Stück Verbindungselemente zur leichten Aneinanderreihung der Rinnen, und einem Endstück. Abmessung: 100 x 14,5 x8-11,5 cm (L x B x H); Gewicht: 5,92 kg / Stück; Material des Unterteils: Polypropylen; Material des Maschenrostes: feuerverzinkter Stahl; Maschenweite: 30×10 mm; Wasser-Versickerungsfläche: 714 cm2 ; Belastungsklasse: A15; Optionaler Zubehör: 0,5 Meter lange Rinnen; geschlossener Kanalkörperboden; Verriegelungsset für die Gitterroste; Sonderhöhen auf Kundenwunsch; Auffangnetz für Blätter und Schmutz.
RH
Stufenlos höhenverstellbare Flachdachrinne (H= 5 – 8 cm) mit Aluminium Rinne-Unterteil (Aussen- und Innenkörper) und feuerverzinktem, verschließbarem Maschenrost (MW 30 x 10 mm), mit Entwässerungsschlitzen, mit vier Madenschrauben für die Höhenverstellung. Belastungsklasse: A15; Entwässerungsschlitze: 50 × 3 mm, 72 Stk./ lfm; Abmessung: 1000 × 155 × 50-80 mm (L × B × H); Gewicht: 5,1 kg / Stk.
RF
5 cm hohe Flachdachrinne mit Aluminium Rinne-Unterteil und mit verschließbarem, feuerverzinktem Maschenrost (MW 30 x 10mm), mit Entwässerungsschlitzen. Belastungsklasse: A15; Entwässerungsschlitze: 50 × 3 mm, 72 Stk./ lfm; Abmessung: 1000 × 152 × 48,5 mm (L × B × H); Gewicht: 4,3 kg / Stk; Optionales Zubehör: RFE-5-15 Rinne-Endstück.
RNF-AL
5 cm hohe Flachdachrinne mit Aluminium Rinnen-Unterteil, feuerverzinktem Maschenrost und mit Entwässerungsschlitzen. Belastungsklasse: A15; RostMaschenweite: 30 x 10 mm; Entwässerungsschlitze: 50 × 3 mm, 72 Stk. / lfm; Wasserdurchlass horizontal: 1,476 l / (m × s); Wasserdurchlass vertikal: 1,476 l / (m × s) je Seitenwand 0,738 l / (m × s); Materialstärke: 1,5 mm; Abmessung: 100 × 15 × 5 cm (L × B × H); Gewicht: 3,55 kg / Stk.
SRN-FF
Schlitzrinne aus perforiertem, feuerverzinktem Stahl für die ästhetische Ausbildung der Oberflächenentwässerung von Terassen und Platten- oder Pflasterbelägen. Schlitzbreite: 10 mm, Drainageöffnungen an dem Rinnenkörper: 50 x 3 mm, 72 Stk/lfm; Gesamtabmessung: 1000 x 94 x 100 mm (L x B x H); Schlitzhöhe: 50 mm; Materialstärke: 1,5 mm
Technische daten
| RNF-PP | RNF-AL | RF-5-15 | |
|---|---|---|---|
| Produktnummer | 210201 (5×15 cm) 210102 (8×15 cm) |
230532 (4,2×14 cm) 230518 (5×14 cm) 230529 (4,2×25 cm) 230528 (5×25 cm) 230541 (5×20 cm) |
230606 |
| Höhe (cm) | 5; 8 | 4,2; 5 | 4,85 |
| Breite (cm) | 15 | 14; 20; 25 | 15,2 |
| Material (Gehäuse) | Polypropylen | aluminium | aluminium |
| Material (Rost) | feuerverzinkter- oder Edelstahl | feuerverzinkter Stahl | feuerverzinkter Stahl |
| Zubehör | RFE-5-15 end piece |
| RNH-PP | RH-5/8-15 | SRN-FF | |
|---|---|---|---|
| Produktnummer | 210201 (feuerverzinkter Stahl) 210211 (Edelstahl) | 230601 | 230121 |
| Höhe (cm) | 8-11,5 | 5-8 | 100 |
| Breite (cm) | 14,5 | 15,5 | 94 |
| Material (Gehäuse) | Polypropylen | aluminium | feuerverzinkter Stahl |
| Material (grid) | feuerverzinkter- oder Edelstahl | feuerverzinkter Stahl | feuerverzinkter Stahl |
| Zubehör | RNFE-AL042-DT Rinnen-Endstück | RHE-5/8-15 Rinnen-Endstück | – |
